Описание проекта

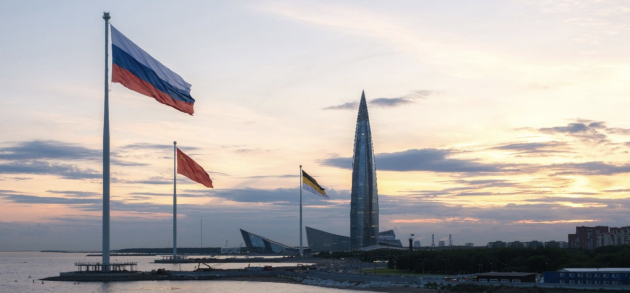

Уникальный комплекс из трех цилиндрических павильонов с флагштоками высотой 175 метров каждый. Расположенный в акватории Невской губы Финского залива вдоль береговой линии парка 300-летия Петербурга, проект стал новой архитектурной доминантой города. Каждое здание спроектировано в форме разомкнутого кольца с внутренним двором, в центре которого установлен флагшток для подъема флага размером 40×60 метров.

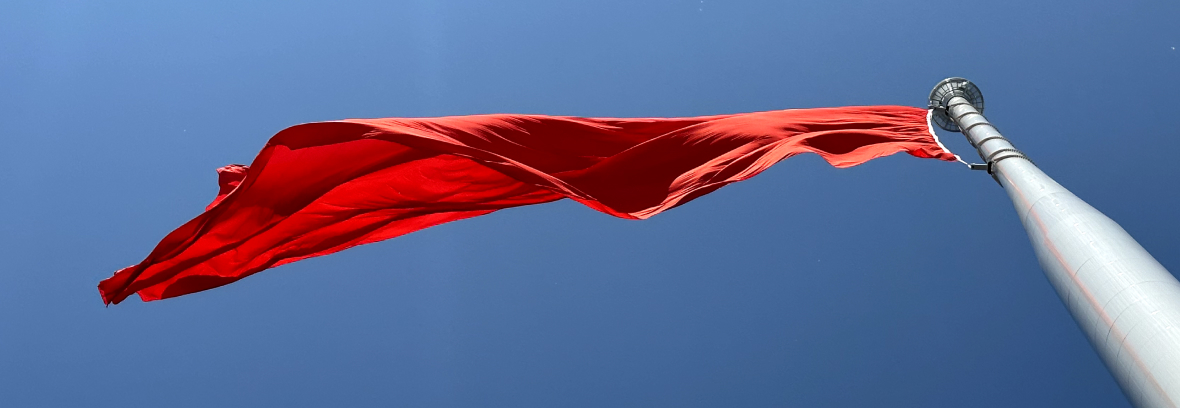

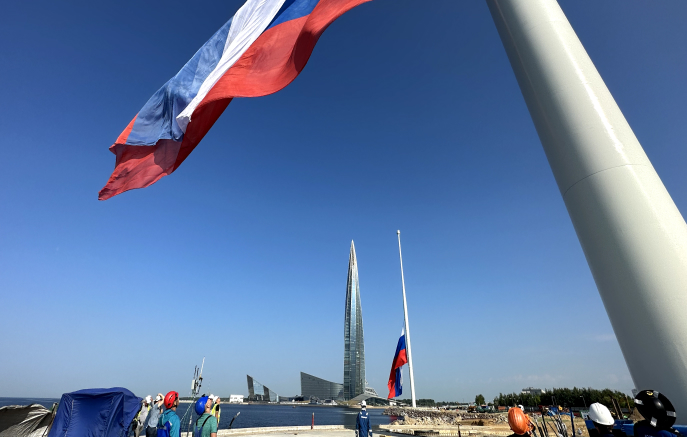

Конструкция каждого флагштока представляет собой сборную конструкцию из 10-метровых секций с переменным диаметром (от 3900 мм в основании до 1800 мм на высоте 170 м). Фундамент сооружения включает свайное поле глубиной 50 метров, что обеспечивает надежную устойчивость конструкции. Первый торжественный подъем флагов состоялся 17 июня 2023 года, ознаменовав завершение основного этапа строительства.

технологические решения

Система управления флагштоками реализована на базе распределенной сети программируемых логических контроллеров с возможностью автономной работы при сбоях верхнего уровня. Для обеспечения надежности внедрено резервирование серверов с автоматическим перераспределением нагрузки, что гарантирует бесперебойную работу всего комплекса.

Особое внимание уделено системе управления механизмами подъема и поворота. Для передачи электропитания и управляющих сигналов через вращающуюся часть флагштока применена инновационная технология Power Line Communication с использованием изолированных контактных колец. Разработанная система радиоуправления позволяет дистанционно контролировать подъем флага, поворот верхней части флагштока и плавно регулировать скорость работы механизмов.

Интеграция с существующими инженерными системами реализована через протоколы BACnet и Modbus TCP, что обеспечивает единую систему управления всем комплексом. Многоуровневая система датчиков и специальные алгоритмы гарантируют безопасное функционирование и предотвращают конфликты при управлении с разных источников.

Системы мониторинга

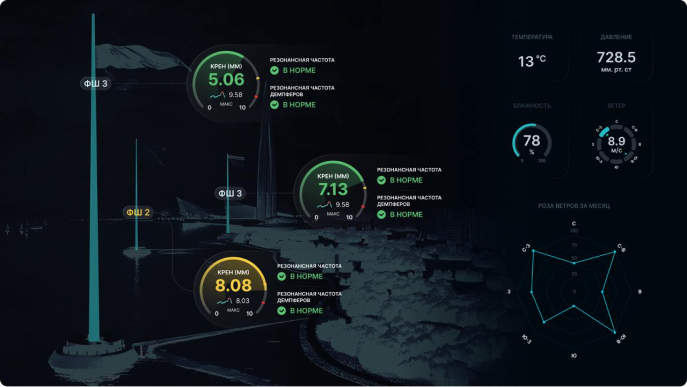

Разработана комплексная система мониторинга, охватывающая все критические элементы конструкции. В свайное поле интегрирована сеть тензометрических датчиков, установленных перед погружением свай, что позволяет контролировать напряжения по двум осям. Для контроля состояния самой конструкции флагштока на каждые два сегмента установлен инклинометр-акселерометр (всего 9 штук на каждый флагшток), отслеживающий колебания и изменения кривизны конструкции.

На стыках секций размещены струнные наварные тензометрические датчики, контролирующие целостность болтовых соединений. Три динамических гасителя колебаний, оснащенные специальными акселерометрами, обеспечивают стабильность конструкции при ветровых нагрузках. На втором флагштоке на высоте 175 метров установлена метеостанция для мониторинга погодных условий.

На этапе строительства использовалась временная система мониторинга с автономным акселерометром, передающим данные через интернет, что позволяло непрерывно следить за состоянием конструкции в процессе монтажа.

технологические решения

Система управления флагштоками реализована на базе распределенной сети программируемых логических контроллеров с возможностью автономной работы при сбоях верхнего уровня. Для обеспечения надежности внедрено резервирование серверов с автоматическим перераспределением нагрузки, что гарантирует бесперебойную работу всего комплекса.

Особое внимание уделено системе управления механизмами подъема и поворота. Для передачи электропитания и управляющих сигналов через вращающуюся часть флагштока применена инновационная технология Power Line Communication с использованием изолированных контактных колец. Разработанная система радиоуправления позволяет дистанционно контролировать подъем флага, поворот верхней части флагштока и плавно регулировать скорость работы механизмов.

Интеграция с существующими инженерными системами реализована через протоколы BACnet и Modbus TCP, что обеспечивает единую систему управления всем комплексом. Многоуровневая система датчиков и специальные алгоритмы гарантируют безопасное функционирование и предотвращают конфликты при управлении с разных источников.

преимущества для заказчика

Реализованный проект обеспечил комплексное управление всеми инженерными системами объекта с централизованным сбором данных и автоматическим оповещением о нештатных ситуациях. Многоуровневая система мониторинга позволяет выявлять потенциальные проблемы на ранней стадии, что существенно повышает безопасность эксплуатации и продлевает срок службы конструкций.

Внедренная автоматизация процессов и оптимизация энергопотребления значительно снизили эксплуатационные расходы. Возможность удаленного управления и оперативного информирования о событиях повысила эффективность работы объекта. Особое внимание уделено контролю технического состояния конструкций, что позволяет принимать обоснованные решения о необходимости обследования и обслуживания.
